•概  括

    水（液）环式真空泵 闭路循环系统作为成套设备，将水（液）环式真空泵、气液分离器、换热器、 机架、内部管线等附件有机结合，以被抽溶剂为液环真空泵的工作液，实现抽 真空的目的。

    •原  理

    被抽气体从吸气口进 入液环真空泵，经液环真空泵压缩后与部分工作液一起进入气水分离器内分离 ，气体从排气口排出，工作液经换热器被液环泵吸入进行循环使用。（图1）

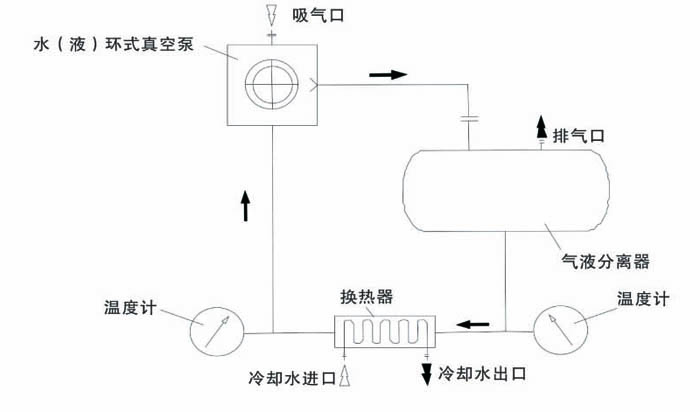

 图1  水（液）环真空泵闭路循环系统基本流 程图

系统在工作时会产生热量，包括：吸入气体的 热量；吸入气体在压缩过程中释放的热量；真空泵的无效功率，闭路循环的结 构会影响热量的释放。换热器的主要作用是通过冷却水冷却工作液，使工作液 温度保持在合理的范围内。

    •优  点

    1.成套设备，安装方 便，可大大缩短用户的安装周期。

    2.工作液可采用水或 各种化工溶剂循环使用，减小了化工行业对环境的污染。

    3.如采用所抽介质作 为工作液时，可回收所抽除的介质。

    4.系统可根据客户需 求进行设计，属非标产品。
