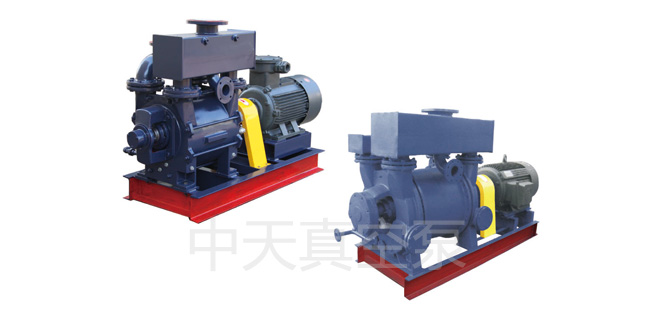

2BE系列水（液）环式真空泵

2BE系列水环真空泵是我公司在吸收国外先进产品技术特点的基础上，研制开发的高效节能型产品。通常用于抽吸不含固体颗粒，不溶于水，无腐蚀性的气体，以便在密闭容器中形成真空和压力。通过改变结构材料，亦可用于抽吸腐蚀气体或以腐蚀性液体做工作液。2BE型水环式真空泵广泛用于造纸、化工、石化、轻工、制药、食品、冶金、建材、石器、洗煤、选矿、化肥等行业。

2BE型水环式真空泵采用单级单作用的结构形式，具有结构简单，维修方便，运行可靠，高效节能的优点，并能适应排水量大，载荷冲击波动等恶劣工况。

2BE系列水环真空泵性能参数表

型号	转速（传动方式） r/min	最大轴功率KW	电机功率 KW	配用电机	极限真空Pa	最大抽气量		泵重 Kg
型号	转速（传动方式） r/min	最大轴功率KW	电机功率 KW	配用电机	极限真空Pa	m3/h	m3/min	泵重 Kg
2BE 102-0	1300（皮带） 1450（直联） 1625（皮带） 1750（皮带）	5.0 5.8 6.8 8.0	7.5 7.5 7.5 11	Y132M-4 Y132M-4 Y132M-4 Y160M-4	3300	210 235 270 290	3.5 3.9 4.5 4.8	295 311 311 346
2BE 103-0	1300（皮带） 1450（直联） 1625（皮带） 1750（皮带）	7.0 8.2 9.9 11.1	11 11 15 15	Y160M-4 Y160M-4 Y160L-4 Y160L-4	3300	300 340 385 412	5.0 5.7 6.4 6.9	347 363 388 388
2BE 151-0	1100（皮带） 1300（皮带） 1450（直联） 1625（皮带） 1750（皮带）	7.2 9.2 10.8 13.2 14.8	11 11 15 15 18.5	Y160M-4 Y160M-4 Y160L-4 Y160L-4 Y180M-4	3300	300 360 405 445 470	5.0 6.0 6.8 7.4 7.8	428 444 469 469 503
2BE 152-0	1100（皮带） 1300（皮带） 1450（直联） 1625（皮带） 1750（皮带）	8.3 10.5 12.5 15.0 17.2	11 15 15 18.5 22	Y160M-4 Y160L-4 Y160L-4 Y180M-4 Y180L-4	3300	340 415 465 510 535	5.7 6.9 7.8 8.5 8.9	437 481 481 515 533
2BE 153-0	1100（皮带） 1300（皮带） 1450（直联） 1625（皮带） 1750（皮带）	10.6 13.6 16.3 19.6 22.3	15 18.5 18.5 22 30	Y160L-4 Y180M-4 Y180M-4 Y180L-4 Y200L-4	3300	445 540 600 660 700	7.4 9.0 10.0 11.0 11.7	480 533 533 551 601
2BE 202-0	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	17 14 16 22 25 30	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	3300	760 590 670 850 890 950	12.7 9.8 11.2 14.2 14.8 15.8	875 850 850 940 945 995
2BE 203-0	970（直联） 790（皮带） 880（皮带） 1100（皮带） 1170（皮带） 1300（皮带）	27 20 23 33 37 45	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	3300	1120 880 1000 1270 1320 1400	18.7 14.7 16.7 21.2 22.0 23.3	1065 995 995 1080 1085 1170
2BE 252-0	740（直联） 558（皮带） 660（皮带） 832（皮带） 885（皮带） 938（皮带）	38 26 31.8 49 54 60	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	3300	1700 1200 1500 1850 2000 2100	28.3 20.0 25.0 30.8 33.3 35.0	1693 1460 1515 1645 1805 1805
2BE 253-0	740（直联） 560（皮带） 660（皮带） 740（皮带） 792（皮带） 833（皮带） 885（皮带） 938（皮带）	54 37 45 54 60 68 77 86	75 45 55 75 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	3300	2450 1750 2140 2450 2560 2700 2870 3020	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	2215 1695 1785 1945 1945 2055 2060 2295
2BE 303-0	740（直联） 590（直联） 466（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	98 65 48 54 64 78 99	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	3300	4000 3200 2500 2800 3100 3580 4000	66.7 53.3 41.7 46.7 51.7 59.7 66.7	3200 3200 2645 2805 2810 2925 3290
2BE 305-1 2BE 306-1	740（直联） 590（直联） 490（皮带） 521（皮带） 583（皮带） 657（皮带） 743（皮带）	102 70 55 59 68 84 103	132 90 75 75 90 110 132	Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4	16000	4650 3750 3150 3320 3700 4130 4650	77.5 62.5 52.5 55.3 61.2 68.8 77.5	3800 3800 2950 3000 3100 3300 3450
2BE 353-0	590（直联） 390（皮带） 415（皮带） 464 （皮带） 520（皮带） 585（皮带） 620（皮带） 660（皮带）	121 65 70 81 97 121 133 152	160 75 90 110 132 160 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4	3300	5300 3580 3700 4100 4620 5200 5500 5850	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5	4750 3560 3665 3905 4040 4100 4100 4240
2BE 355-1 2BE 356-1	590（直联） 390（皮带） 435（皮带） 464 （皮带） 520（皮带） 555（皮带） 585（皮带） 620（皮带）	130 75 86 90 102 115 130 145	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	16000	6200 4180 4600 4850 5450 5800 6100 6450	103.3 69.7 76.7 80.8 90.8 96.7 101.7 107.5	5000 3920 4150 4160 4290 4300 4350 4450
2BE1 403-0	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	97 110 131 160 203 234	132 132 160 200 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4	3300	5160 5700 6470 7380 8100 8600	86.0 95.0 107.8 123.0 135.0 143.3	5860 5870 5950 6190 6630 6800
2BE1 405-1 2BE1 406-1	330（皮带） 372（皮带） 420（皮带） 472（皮带） 530（皮带） 565（皮带）	100 118 140 170 206 235	132 160 185 200 250 280	Y315M-4 Y315L1-4 Y315L2-4 Y315L2-4 Y355M2-4 Y355L1-4	3300	6000 6700 7500 8350 9450 10100	100.0 111.7 125.0 139.2 157.5 168.3	5980 6070 6200 6310 6750 6920

2BE1系列水环真空泵耗水量

型号	标准转速 rpm	转速范围 rpm	在以下吸入压力（mbar,绝压）时的耗水量m3/h
型号	标准转速 rpm	转速范围 rpm	≤160	200	300	400	500	600	700	＞800
2BE1 102-0	1450	1300~1750	1.1	1.1	0.73	0.73	0.73	0.73	0.36	0.36
2BE1 103-0	1450	1300~1750	1.4	1.4	0.93	0.93	0.93	0.93	0.47	0.47
2BE1 151-0	1450	1100~1750	1.5	1.5	1	1	1	1	0.5	0.5
2BE1 152-0	1450	1100~1750	1.7	1.7	1.13	1.13	1.13	1.13	0.57	0.57
2BE1 153-0	1450	1100~1750	1.9	1.9	1.27	1.27	1.27	1.27	0.63	0.63
2BE1 202-0	980	790~1300	2.1	2.1	1.4	1.4	1.4	1.4	0.7	0.7
2BE1 203-0	980	790~1300	2.6	2.6	1.73	1.73	1.73	1.73	0.87	0.87
2BE1 252-0	740	558~938	4.4	4.4	2.93	2.93	2.93	2.93	1.47	1.47
2BE1 253-0	740	560~938	5.2	5.2	3.47	3.47	3.47	3.47	1.73	1.73
2BE1 303-0	660	466~743	8.5	8.5	6.8	6.8	5.7	5.7	2.9	2.9
2BE1 305-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 306-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 353-0	530	372~660	11.2	11.2	9.0	9.0	7.5	7.5	3.8	3.8
2BE1 355-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 356-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 403-0	420	330~565	16.0	16.0	12.8	10.7	10.7	8.7 <, /TD>	7.2	5.4
2BE1 405-1	420	330~565	14.7	14.7	14.2	12.6	10.9	9.2	7.7	5.9

注：

1、以上所选电机功率可在大多工况下工作。如如排气口压力较高（表压0.02～0.05Mpa），则应相应加大电机功率；如实际2BE1真空泵的工作压力对应的轴功率较小，也可选用接近轴功率的电机功率，如此可更为节能。

2、工作液种类：通常情况下用水，标准温度15℃（范围0℃至65℃）；或其温度至少要低于其沸点的10℃。

3、以上耗水量是在标准转速下所得出的耗水量，对不同转速，数据表中的流量值应乘以（实际转速÷标准转速）

4、如需增加工作液流量，则数据表中的流量加倍。
